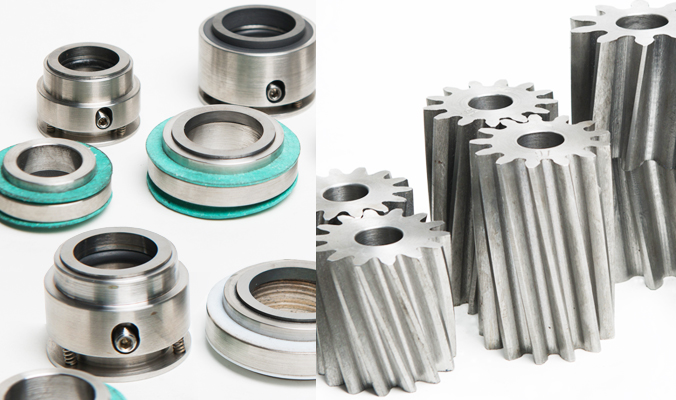

Repuestos de bombas
Nuestras Bombas
Para pruebas hidráulicas
A) USOS Y APLICACIONES
Bomba para pruebas hidráulicas de cañerías en general, equipos e instalaciones de GNC, válvulas, matafuegos, equipos de refrigeración, compresores, expansión de cañerías y destapaciones, etc.
B) DISEÑO Y CONSTRUCCIÓN
Es una bomba de émbolo, de actuación manual sobre palanca, para la ejecución de pruebas hidráulicas.
De construcción en fundición gris nodular, de simple y doble pistón, según la presión de registro; con disposición sobre tanque abierto, de chapa de acero dulce.
Pistón de acero SAE 1045, válvulas de acero AISI 316, asientos de bronce y retenes goma sintética.
C) ESPECIFICACIONES TÉCNICAS / MANUAL DE USO
A segmento oscilante
A) USOS Y APLICACIONES
Es una bomba de desplazamiento positivo que va de 1″ a 5″ ½ y su caudal varía de 2800 L/H a 120.000 L/H.
Las bombas a segmento oscilante son las más aptas para movimientos de fluidos de alta viscosidad a presiones moderadas, proporcionan buen poder de succión, flujo constante sin pulsaciones, no agitan, no baten y no centrifugan, su funcionamiento es seguro y silencioso su velocidad de rotación oscila entre 195 y 330 rpm. Son fáciles de instalar y de bajo costo de mantenimiento y además permiten su desarme para inspección y/o limpieza sin necesidad de desmontar las cañerías.
Es especial por su diseño, para el bombeo de productos densos. Borras vegetales, cebos, asfaltos fríos y calefaccionados, melazas, pinturas, derivados del petróleo, jabón, detergentes, ácidos, etc
B) DISEÑO Y CONSTRUCCIÓN
Dicha bomba, se construye con los distintos tipos de materiales, fundición, acero inoxidable, bronce antiacido, titanio, según la necesidad del cliente.
Eje de bomba y plato oscilante en acero SAE 1045.
Cierre de eje empaquetadura opcional sello mecánico.
Conexiones: Por medio de bridas.
C) ACCIONAMIENTO Y MONTAJE
Los acoples pueden ser a piñón y engranaje a correas en V, reductores y cadenas. Se acciona por medio de motores eléctricos diesel o nafteros. Las bases se realizan de perfiles U desde el 50 al 80.

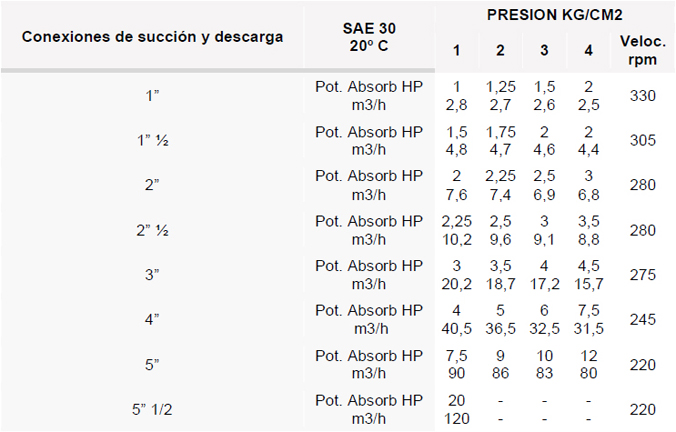

D) TABLAS Y GRÁFICOS ASOCIADOS
CAUDALES Y PRESIONES DE TRABAJO
A engranajes para alta presión
A) USOS Y APLICACIONES
Se recomiendan para bombeo de petróleo, fuel, diesel o gasoil, aceites minerales o vegetales, grasas semilíquidas, etc.
B) DISEÑO Y CONSTRUCCIÓN
El principio básico de funcionamiento no permite el bombeo de fluidos que contengan impurezas o sólidos en suspensión.
No se recomienda su utilización con fluidos tales como el agua o similares a esta, por su baja viscosidad y nulo poder lubricante.
El cuerpo principal de la bomba, en aleación Hierro-Níquel, juntamente al material utilizado para el tallado de los engranajes -de perfil especial- brinda un conjunto compacto de elevado rendimiento y prolongada vida útil.
Se completa la instalación con una válvula de seguridad o de retorno lo que evita deterioros en el sistema, causado por maniobras erróneas, por ejemplo: cuando el circuito dispone de válvulas esclusas.
El diseño del dentado y la conformación de la cámara de bombeo permite el funcionamiento de la unidad impulsando el fluido en ambos sentidos de rotación.

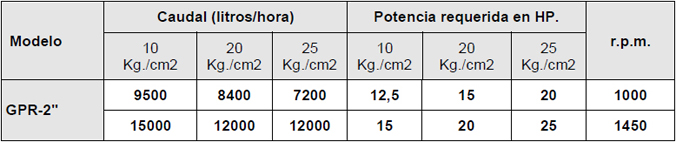

C) TABLAS Y GRÁFICOS ASOCIADOS
CAUDALES Y PRESIONES DE TRABAJO
A engranajes helicoidales
A) USOS Y APLICACIONES
Como en todo modelo de bomba rotativa, en el de engranajes se requiere el mantenimiento de huelgos muy pequeños entre las superficies rozantes, para lograr rendimientos aproximadamente constantes en el tiempo de servicio del equipo. De aquí su recomendada aplicación para el bombeo de «Líquidos limpios», aún los densos y de alta viscosidad, con alguna propiedad lubricante y sin sustancias sólidas o abrasivas en suspensión.
Pueden usarse también con otros fluídos que contengan pequeñas sustancias en suspensión de muy baja abrasividad, tales como aceites usados, sebo, asfaltos, fuel oil, gas oil, petróleo crudo, diesel oil, biodiesel, todos los aceites (minerales, sintéticos y vegetales), grasa liquida, glicerina, resinas, barnices, pinturas, barra de aceite, pulpas miel, melaza, acido sulfúrico, vaselina, shampoo , etc.
B) DISEÑO Y CONSTRUCCIÓN
Las bombas rotativas a engranajes helicoidales, han sido diseñadas para trabajos en servicios exigentes de trasvase y movimiento a baja presión de diferentes fluidos viscosos muy variados en su composición, es por eso que a diferencia con otras bombas similares de nuestra fabricación con esta línea, ofrecemos diferentes alternativas constructivas.
La construcción estándar es la siguiente: Cuerpo, tapa y prensa estopa en fundición gris. Ejes y engranajes en acero SAE.
Según sean las variables de aplicación, se ofrece: Acero tipo AISI 304 o 316 y bronce antiácido.
C) ACCIONAMIENTO Y MONTAJE
Conexiones de aspiración y descarga a 180 grados entre sí, con rosca Whitworth, gas interior normal para caño; otro tipo de
conexiones sobre pedido. Se recomienda acople directo a punta de eje de motores eléctricos de velocidad normalizada; ésta, relacionada con la de la tabla de servicio. De hacerlo con transmisión intermedia por poleas y correas en V, se aconseja la disposición con cajas soporte porta-rodamientos; el conjunto, perfectamente alineado sobre base común. Todo lo cual puede ser de nuestra provisión normal, incluido motor, según pedido.
D) TABLAS Y GRÁFICOS ASOCIADOS
CAUDALES Y PRESIONES DE TRABAJO
A engranajes de baja revolución
A) USOS Y APLICACIONES
Es una bomba de desplazamiento positivo, Modelo W69 Horizontal a Engranajes exteriores helicoidales y bi-helicoidales de probada eficiencia en la industria de procesosquímicos.(I.P.Q).
Es especial por su diseño para el bombeo de Petróleo (y sus derivados pesados), aceites vegetales, grasas líquidas y semilíquidas, jabones, detergentes concentrados, glicerina, etc.
B) ESPECIFICACIONES
Conexión de succión y descarga 3″ x 3″ – Z=6 dientes de módulo normal M=12 – Q=14.500 lts/hora a N=380 rmp y K=1,5 Kg/cm de presión de descarga. Motor eléctrico de 10 HP y transmisión.
